雙柱塞系列
CD/CG250、CD/CG350系列重載液壓缸

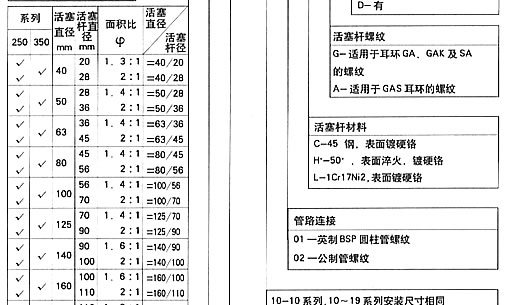

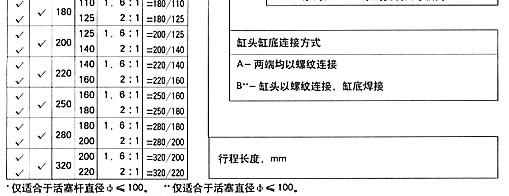

本系列缸是同上14種缸徑,分別按四種速比組成28種規格的單活塞雙作用差動油缸。另外缸頭法蘭式、中間耳軸安裝式和底座安裝式三種還可做成雙活塞桿作用等速油缸,再加上無端部緩沖和兩端部有緩沖(采用可調節流閥)與上述28種規格組成384個品種。本系列產品其安裝型式和尺寸符合德國標準和ISO3320,特別適合于環境惡劣、重載的工作狀態下,廣泛應用于鋼鐵、鑄造、鍛造及機械制造等工業部門。
工作壓力,Mpa
CD/CG250系列:25,CD/CG350系列:35
適用介質
礦物油,磷酸酯和水—乙二醇
工作溫度,℃
-30~+100
介質粘度是,cSt
2.8~380
運行速度,m/s
0.5(采用特殊密封可達15m/s)
密封
動密封:A型采用V型密封圈組,適用于高速高壓;T型采用摩擦系數小的滑動環組合密封,適用于低速低壓。目前兩種密封件均從德國進口。 靜密封:采用國產O型圈
缸頭與缸筒連接型式,排氣閥
A型:螺紋、法蘭連接;B型:缸底焊接結構,缸頭螺紋連接。端部均有排氣螺塞的單向閥
油口連接螺紋
所有缸徑的油口:GB公制細牙螺紋,也可用英國管螺紋標準BSP惠氏管螺紋,即我國圓柱管螺紋G
安裝型式
有A、B、C、D、E、F型
活塞桿材料
高抗拉強度鋼和不銹鋼X22rNi17,表面均鍍硬鉻
