 現在位置是：產品介紹→HSG系列液壓缸


HSG系列液壓缸

    HSG系列雙作用單桿活塞液壓缸，是液壓系統中作往復直線運動的執行機構。具有結構簡單、工作可靠、裝拆方便、易于維修、可帶緩沖裝置及連接方式多樣等特點。它適用于工程機械、礦山機械、起重運輸機械、冶金機械及其它機械等。

缸頭、缸筒連接方式
編號

連  接  方  式

 備   注
1  缸頭耳環帶襯套 　
2  缸頭耳環裝關節軸承
3  鉸軸 用于缸徑D≥φ80（指卡鍵連接）
4  端部法蘭
5  中部法蘭
活塞桿端連接方式
編   號 連 接 方 式 備                  注
1 桿端外螺紋 編號2、4、6、用于缸徑D≥φ63
2 桿端內螺紋 僅用于φ40、φ50缸徑
3 桿端外螺紋桿頭耳環帶襯套
4 桿端內螺紋桿頭耳環帶襯套
5  桿端外螺紋桿頭耳環裝關節軸承
6 桿端內螺紋桿頭耳環裝關節軸承
7 整體式活塞桿耳環帶襯套
8 整體式活塞桿耳環裝關節軸承
緩沖部位
編 號 連  接  方  式 備   注
0 不帶緩沖 φ40、φ50、φ63缸徑不帶緩沖，速比=2時只有缸頭端帶緩沖。
1  兩端帶緩沖 　
2 缸頭端帶緩沖 　
3 桿頭端帶緩沖 　
性能參數
型     號 公稱
壓力（Mpa）

缸 徑

 速         比 非鉸軸連接的最小行程S1（mm）
D
（mm）		 1.33 1.46 2
桿徑d（mm） 最大行程s（mm） 桿徑d（mm） 最大行程s（mm） 桿徑d（mm） 最大行程s（mm）
HSGL※※-40/dE

16

 40 20 320 22 400 25 480 　
HSGL※※-50/dE 50 25 400 28 500 32 600 　
HSGL※※-63/dE 63 32 500 35 630 45 750 　
HSGL※※-80/dE 80 40 640 45 800 55 950 　
HSGL※※-80/dE 80 40 640 45 800 ／ ／ 30
HSGL※※-90/dE 90 45 720 50 900 63 1080 40
HSGL※※-100/dE 100 50 800 55 1000 70 1200 40
HSGL※※-110/dE 110 55 880 63 1100 80 1320 40
HSGL※※-125/dE 125 63 1000 70 1250 90 1500 35
HSGL※※-140/dE 140 70 1120 80 1400 100 1680 45
HSGL※※-150/dE 150 75 1200 85 1500 105 1800 50
HSGL※※-160/dE 160 80 1280 90 1600 110 1900 40
HSGL※※-180/dE 180 90 1450 100 1800 125 2150 45
HSGL※※-200/dE 200 100 1600 110 2000 140 2400 45
HSGL※※-220/dE 220 110 1760 125 2200 160 2640 50
HSGL※※-250/dE 250 125 2000 140 2500 180 3000 55

注：1、速比：系指活塞有效面積與活塞桿腔有效面積之比。
    2、最大行程原則上是：=1.33時，S=8D（缸徑）=1.46時，S=10D（缸徑）=2時，S=12D（缸徑）
    3、用戶所需S大于表中規定最大行程時，不保壓桿穩定，應通過雙方協商解決。
    4、較軸連接的最小行程按表5、6、7、8選定。
    5、可承接缸徑250至500油缸的設計制造，具體要求請與我廠技術部門聯系。
    6、油液最高污染等級：按GB/T14039之19/16。
外形安裝連接尺寸

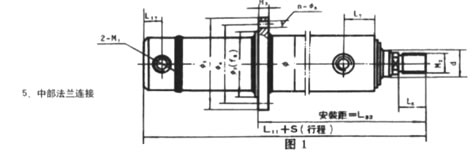

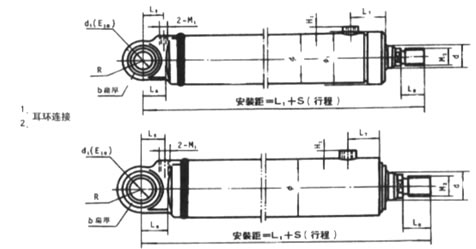

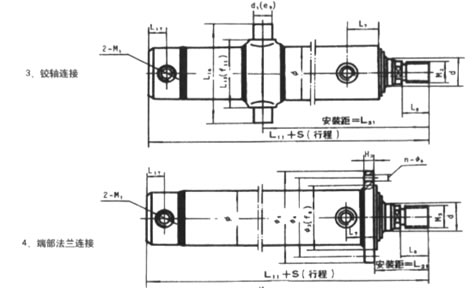

1、活塞桿端為外螺紋連接

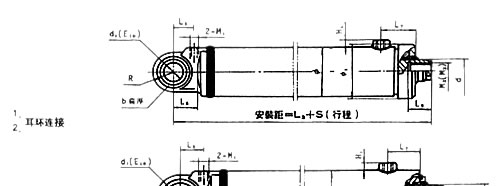

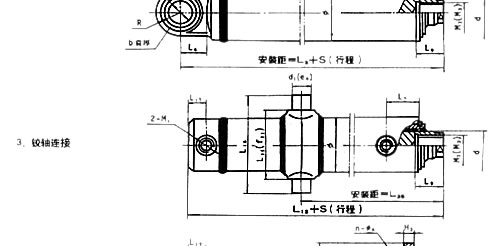

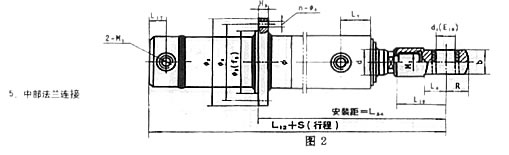

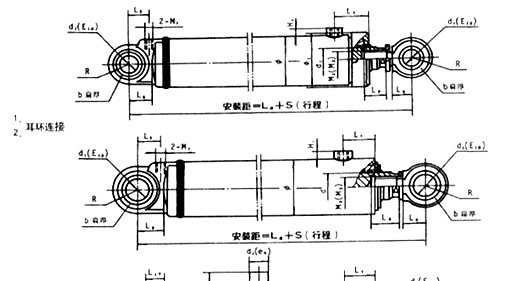

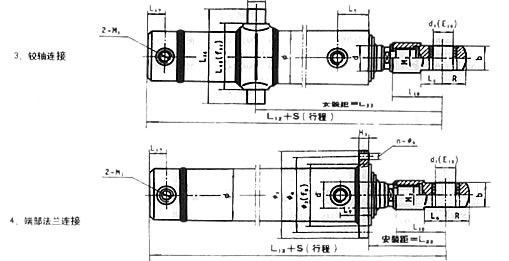

2、活塞桿端為外螺紋桿頭耳環連接

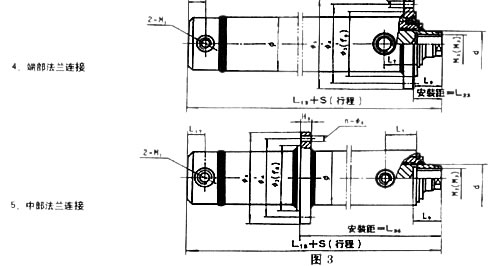

3、活塞桿端為內螺紋連接

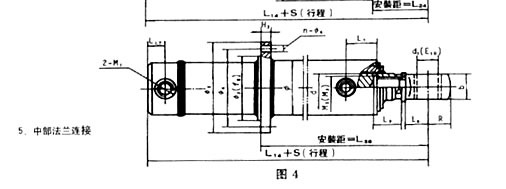

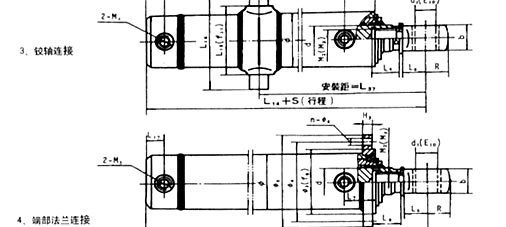

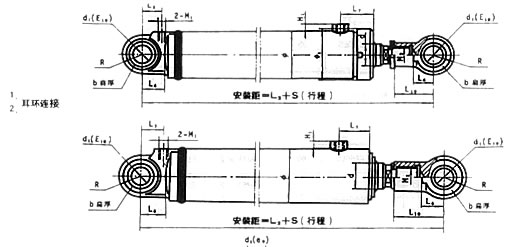

4、活塞桿端為內螺紋桿頭耳環連接
選型方法

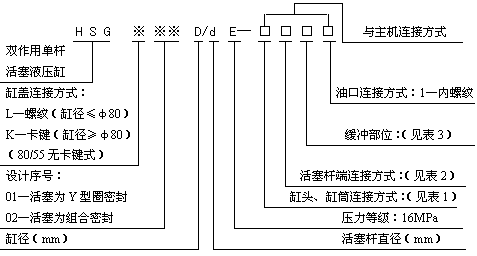

1、用戶根據需要，對照“型號說明”寫出連接方式編號（即“型號說明”中最后4位數字）。然后按活塞端的連接方式查閱圖一至圖四，確定需要的結構形式，按結構形式、缸徑、速比行程查閱表5至表8，確定外形安裝連接尺寸。

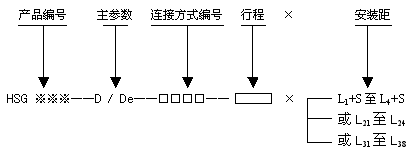

2、訂貸時寫出完整的型號及行程，安裝距：

注：用戶所需安裝距若與表5至表8中的L1+S或L21至L24相同時，訂貸時可不寫出安裝距；不相同時則必須寫出安裝距。但所需安裝距只能大于或等于L1+S至L4+S或L21至L24。用戶所選L31至L38之尺寸，應在表5至表8中規定的范圍內。

舉例：某用戶需要的液壓缸：活塞用Y形圈密封，缸筒為鉸軸連接，活塞桿端為外螺紋桿頭耳環裝關節軸承，缸頭端帶緩沖，缸徑為150，桿徑為85，行程為1000，安裝距L33為800，其訂貸用的型號及行程、安裝距為：
